SOM: Self Organazing Map 으로 Clustering 코드구현 까지

목차

• K-mean 의 결과 = Clustering
• K-mean 의 학습 과정
• 1. SOM model code
• 2. SOM model use code

Self Organizing Map 에 대해서 알아보겠습니다.

Udemy 의 Deep-Learning-A-to-Z 강의 의 SOM 파트를 수강하고 작성하였습니다.

Self Organizing Map은 줄여서 SOM 이라고 부릅니다.

Unsupervised learning 방법 중 하나이며 Clustering 에 쓰입니다.

Clustering 작업을 수행하는, SOM 보다 조금 단순한 K-mean 알고리즘을 보고 SOM 을 보면 이해가 쉽습니다.

K-mean Cluster

K-mean 의 결과 = Clustering

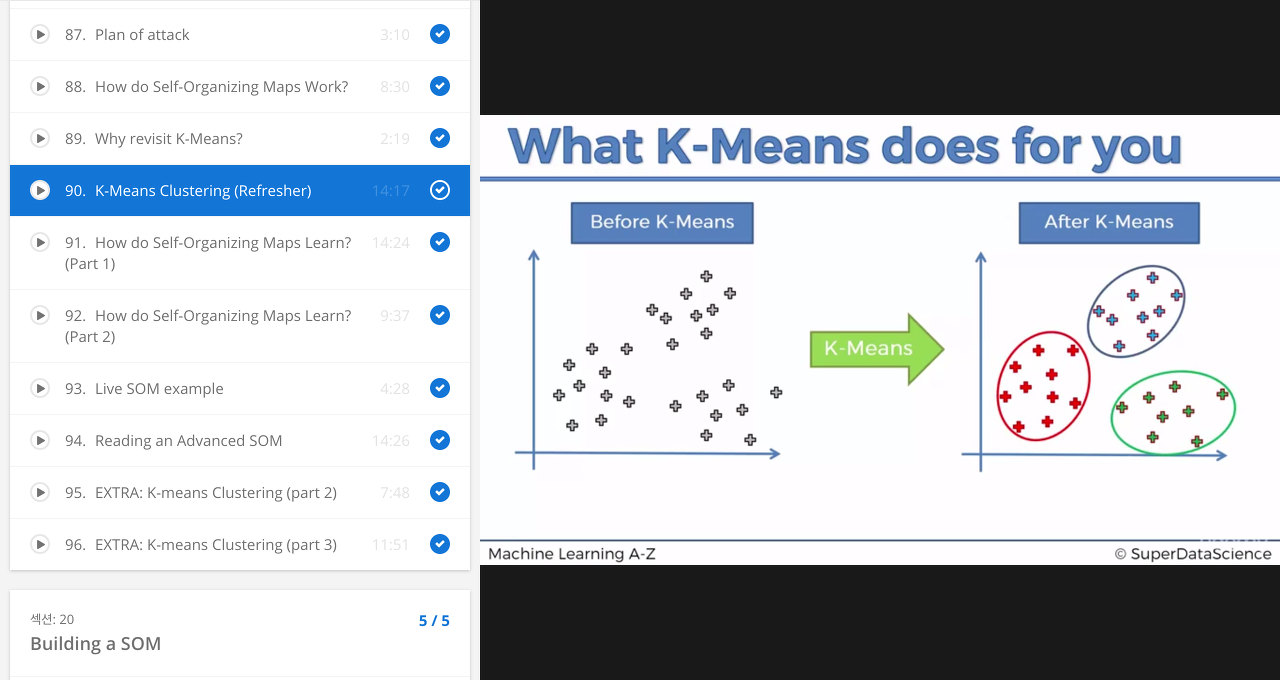

아래의 그림은 K-mean 알고리즘으로 클러스터링 한 결과를 보여줍니다.

K-mean 의 학습 과정

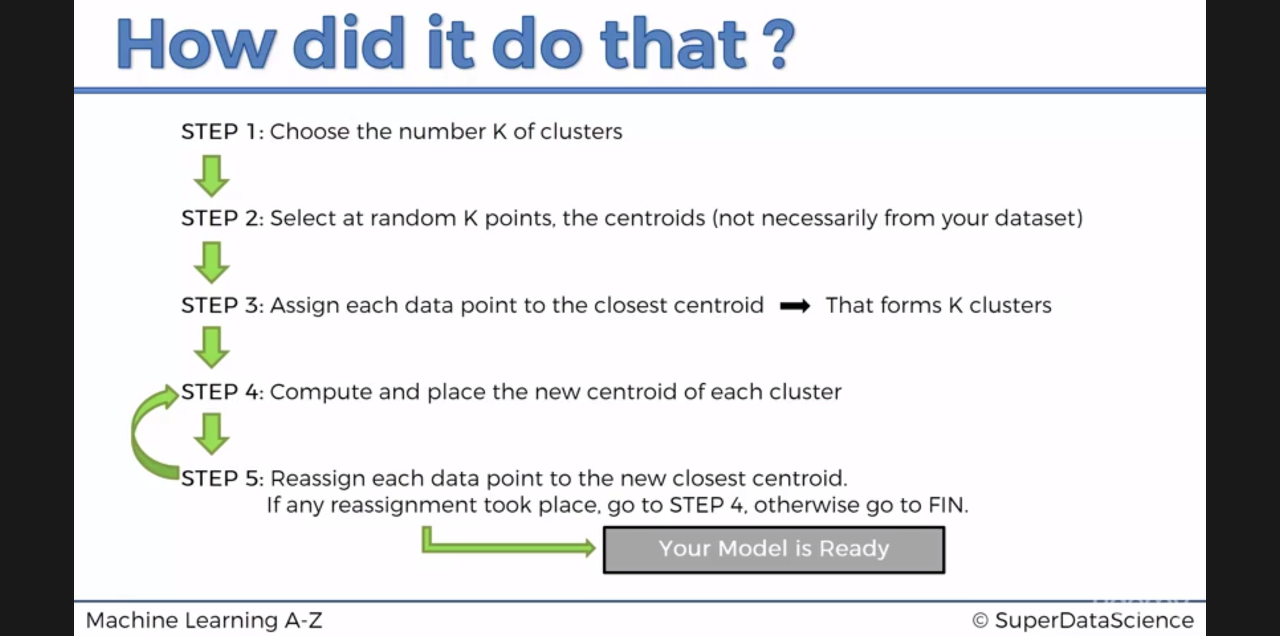

K-mean 의 학습과정은 단순합니다.

 과정

step1	몇개의 군집으로 나눌것인지 K 를 설정해줍니다.
step2	군집으로 나눌 데이터 분포들 사이에 K개의 랜덤한 센트로이드 포인트들을 잡습니다.(랜덤하게 잡으면 엉뚱하게 Clustering하는 에러도 있기도 합니다)
step3	각각의 데이터 포인트틀과 가장 가까운 센트로이드 포인트를 찾습니다. (이것이 K Cluser 형태가 됩니다)
step4	K 개로 나뉜 각 군집의 새로운 중심점을 찾아 새로운 센트로이드 포인트로 지정합니다.
step5	새로운 센트로이드 포인트에 대해 다시 step3 처럼 가까운 데이터포인트들을 묶습니다.(K Cluster 형태가 됩니다)
…	센트로이드 포인트 이동이 멈추기 전까지 step4 로 다시 돌아갑니다.

SOM Structrue

SOM 은 조금 다릅니다.

SOM 은 우선 Map size 를 설정해줍니다. (2차원으로 x=3, y=3 크기의 Map 이라고 가정합시다)

Map Size 를 설정해, 전혀 학습하지 않은 생 Map 을 Default Map 이라고 칭하겠습니다.

이제 이 Default Map 을 조금씩 수정해서(학습해서) 데이터 분포 형태에 Map 을 근사시키려고 합니다.

3*3 사이즈의 map 은 9개의 map point = Node 로 이루어졍있고, 각 Node 는 데이터의 차원수와 동일한 parameter 갯수를 가집니다.

사진에서는 3차원 X(x1,x2,x3) 데이터 이므로 Node_i(w_i1, w_i2, w_i3) 가 i=1~9 로 존재합니다.

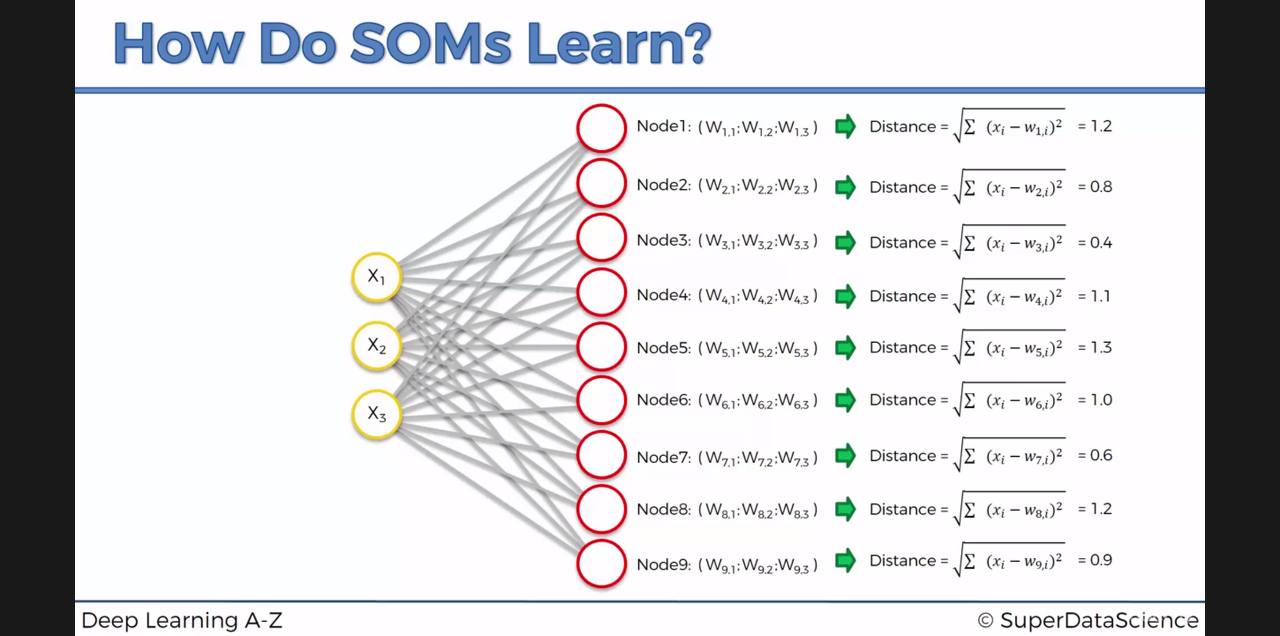

이제 이 각각의 Node 들과 각 데이터 X 사이의 거리를 구합니다.

이들중 데이터와 가장 가까운 node 를 winning node 라고 마킹합니다.

점(w1i,w2i,w3i)들과 데이터의 feature인 (x1,x2,x3) 점과의 distance 를 좁혀나갑니다.

아래는 map 을 데이터에 맞게 점점 fitting 시키는 모습입니다.

특정 데이터 점 하나가 SOMap 의 한 점을 점점 끌어당기는 모습입니다.

(실제론 winning node 와 그 주변 node 까지 동시에 끌어당깁니다.)

이런식으로 모든 데이터에 대해 SOMap 의 각 점을 끌어오면 SOMap 완성됩니다.

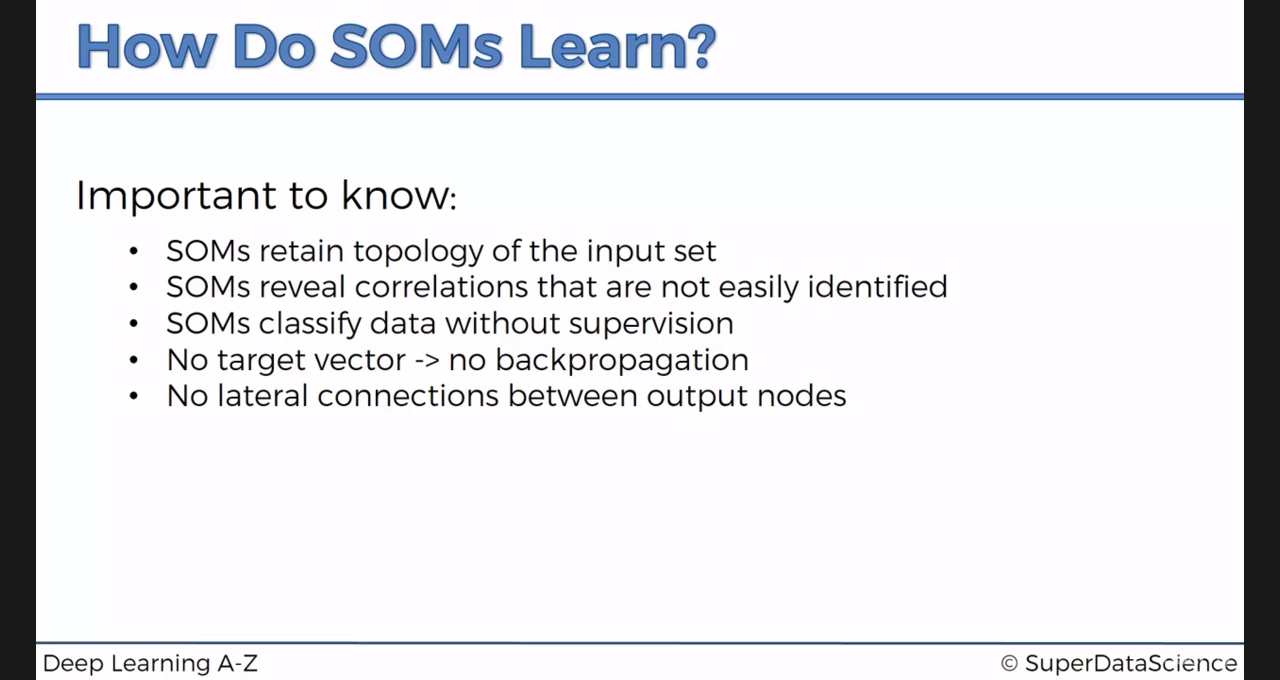

SOM의 특징

SOM 의 특징은 아래와 같습니다.

• SOM 은 Input 데이터들 사이의 위상을 잘 나타냅니다.
• SOM 은 잘 구별되지 않는 데이터간의 correlation 을 찾아낼 수 있습니다.
• SOM 은 비지도 학습으로 Clustering 을 수행할 수 있습니다.
• 비지도이고, Label Data 가 없으므로, Back propagation 과정도 없습니다.
• output node 간에 후속 연결이 없습니다.

Training 전략

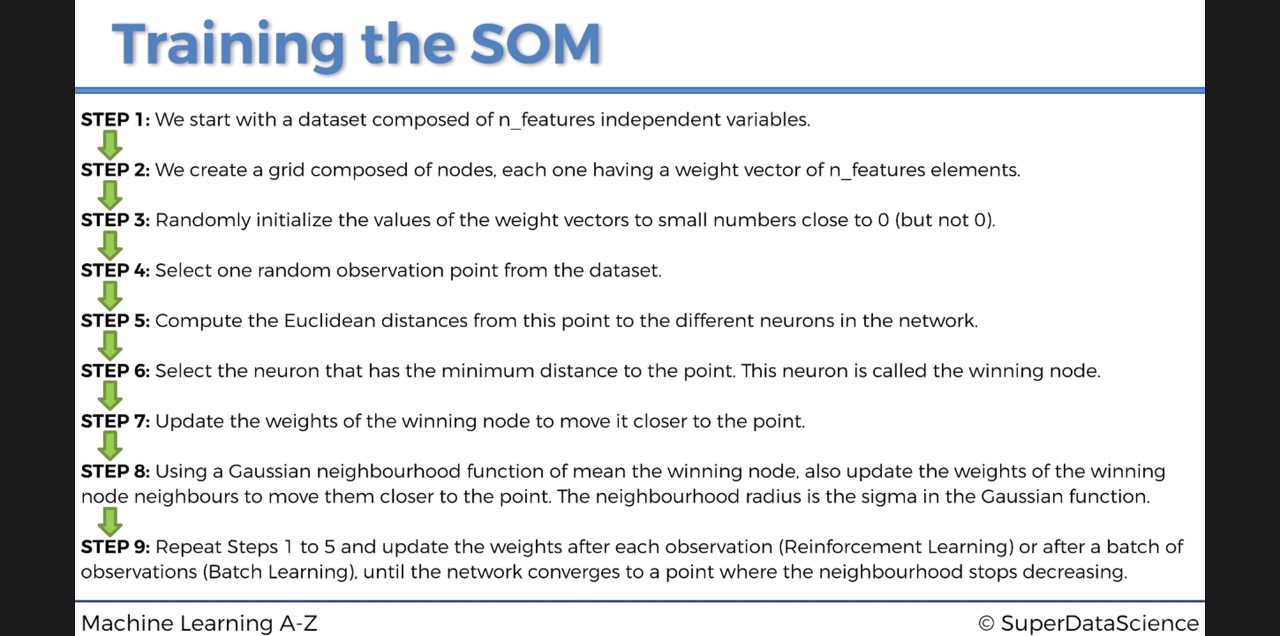

자세한 SOM 의 학습 과정은 아래와 같습니다.

Python Code

1. SOM model code
2. SOM model use code

1. SOM model code

from math import sqrt from numpy import (array, unravel_index, nditer, linalg, random, subtract, power, exp, pi, zeros, arange, outer, meshgrid, dot) from collections import defaultdict from warnings import warn """ Minimalistic implementation of the Self Organizing Maps (SOM). """ def fast_norm(x): """Returns norm-2 of a 1-D numpy array. * faster than linalg.norm in case of 1-D arrays (numpy 1.9.2rc1). """ return sqrt(dot(x, x.T)) class MiniSom(object): def __init__(self, x, y, input_len, sigma=1.0, learning_rate=0.5, decay_function=None, random_seed=None): """ Initializes a Self Organizing Maps. x,y - dimensions of the SOM input_len - number of the elements of the vectors in input sigma - spread of the neighborhood function (Gaussian), needs to be adequate to the dimensions of the map. (at the iteration t we have sigma(t) = sigma / (1 + t/T) where T is #num_iteration/2) learning_rate - initial learning rate (at the iteration t we have learning_rate(t) = learning_rate / (1 + t/T) where T is #num_iteration/2) decay_function, function that reduces learning_rate and sigma at each iteration default function: lambda x,current_iteration,max_iter: x/(1+current_iteration/max_iter) random_seed, random seed to use. """ if sigma >= x/2.0 or sigma >= y/2.0: warn('Warning: sigma is too high for the dimension of the map.') if random_seed: self.random_generator = random.RandomState(random_seed) else: self.random_generator = random.RandomState(random_seed) if decay_function: self._decay_function = decay_function else: self._decay_function = lambda x, t, max_iter: x/(1+t/max_iter) self.learning_rate = learning_rate self.sigma = sigma self.weights = self.random_generator.rand(x,y,input_len)*2-1 # random initialization for i in range(x): for j in range(y): self.weights[i,j] = self.weights[i,j] / fast_norm(self.weights[i,j]) # normalization self.activation_map = zeros((x,y)) self.neigx = arange(x) self.neigy = arange(y) # used to evaluate the neighborhood function self.neighborhood = self.gaussian def _activate(self, x): """ Updates matrix activation_map, in this matrix the element i,j is the response of the neuron i,j to x """ s = subtract(x, self.weights) # x - w it = nditer(self.activation_map, flags=['multi_index']) while not it.finished: self.activation_map[it.multi_index] = fast_norm(s[it.multi_index]) # || x - w || it.iternext() def activate(self, x): """ Returns the activation map to x """ self._activate(x) return self.activation_map def gaussian(self, c, sigma): """ Returns a Gaussian centered in c """ d = 2*pi*sigma*sigma ax = exp(-power(self.neigx-c[0], 2)/d) ay = exp(-power(self.neigy-c[1], 2)/d) return outer(ax, ay) # the external product gives a matrix def diff_gaussian(self, c, sigma): """ Mexican hat centered in c (unused) """ xx, yy = meshgrid(self.neigx, self.neigy) p = power(xx-c[0], 2) + power(yy-c[1], 2) d = 2*pi*sigma*sigma return exp(-p/d)*(1-2/d*p) def winner(self, x): """ Computes the coordinates of the winning neuron for the sample x """ self._activate(x) return unravel_index(self.activation_map.argmin(), self.activation_map.shape) def update(self, x, win, t): """ Updates the weights of the neurons. x - current pattern to learn win - position of the winning neuron for x (array or tuple). t - iteration index """ eta = self._decay_function(self.learning_rate, t, self.T) sig = self._decay_function(self.sigma, t, self.T) # sigma and learning rate decrease with the same rule g = self.neighborhood(win, sig)*eta # improves the performances it = nditer(g, flags=['multi_index']) while not it.finished: # eta * neighborhood_function * (x-w) self.weights[it.multi_index] += g[it.multi_index]*(x-self.weights[it.multi_index]) # normalization self.weights[it.multi_index] = self.weights[it.multi_index] / fast_norm(self.weights[it.multi_index]) it.iternext() def quantization(self, data): """ Assigns a code book (weights vector of the winning neuron) to each sample in data. """ q = zeros(data.shape) for i, x in enumerate(data): q[i] = self.weights[self.winner(x)] return q def random_weights_init(self, data): """ Initializes the weights of the SOM picking random samples from data """ it = nditer(self.activation_map, flags=['multi_index']) while not it.finished: self.weights[it.multi_index] = data[self.random_generator.randint(len(data))] self.weights[it.multi_index] = self.weights[it.multi_index]/fast_norm(self.weights[it.multi_index]) it.iternext() def train_random(self, data, num_iteration): """ Trains the SOM picking samples at random from data """ self._init_T(num_iteration) for iteration in range(num_iteration): rand_i = self.random_generator.randint(len(data)) # pick a random sample self.update(data[rand_i], self.winner(data[rand_i]), iteration) def train_batch(self, data, num_iteration): """ Trains using all the vectors in data sequentially """ self._init_T(len(data)*num_iteration) iteration = 0 while iteration < num_iteration: idx = iteration % (len(data)-1) self.update(data[idx], self.winner(data[idx]), iteration) iteration += 1 def _init_T(self, num_iteration): """ Initializes the parameter T needed to adjust the learning rate """ self.T = num_iteration/2 # keeps the learning rate nearly constant for the last half of the iterations def distance_map(self): """ Returns the distance map of the weights. Each cell is the normalised sum of the distances between a neuron and its neighbours. """ um = zeros((self.weights.shape[0], self.weights.shape[1])) it = nditer(um, flags=['multi_index']) while not it.finished: for ii in range(it.multi_index[0]-1, it.multi_index[0]+2): for jj in range(it.multi_index[1]-1, it.multi_index[1]+2): if ii >= 0 and ii < self.weights.shape[0] and jj >= 0 and jj < self.weights.shape[1]: um[it.multi_index] += fast_norm(self.weights[ii, jj, :]-self.weights[it.multi_index]) it.iternext() um = um/um.max() return um def activation_response(self, data): """ Returns a matrix where the element i,j is the number of times that the neuron i,j have been winner. """ a = zeros((self.weights.shape[0], self.weights.shape[1])) for x in data: a[self.winner(x)] += 1 return a def quantization_error(self, data): """ Returns the quantization error computed as the average distance between each input sample and its best matching unit. """ error = 0 for x in data: error += fast_norm(x-self.weights[self.winner(x)]) return error/len(data) def win_map(self, data): """ Returns a dictionary wm where wm[(i,j)] is a list with all the patterns that have been mapped in the position i,j. """ winmap = defaultdict(list) for x in data: winmap[self.winner(x)].append(x) return winmap ### unit tests ''' from numpy.testing import assert_almost_equal, assert_array_almost_equal, assert_array_equal class TestMinisom: def setup_method(self, method): self.som = MiniSom(5, 5, 1) for i in range(5): for j in range(5): assert_almost_equal(1.0, linalg.norm(self.som.weights[i,j])) # checking weights normalization self.som.weights = zeros((5, 5)) # fake weights self.som.weights[2, 3] = 5.0 self.som.weights[1, 1] = 2.0 def test_decay_function(self): assert self.som._decay_function(1., 2., 3.) == 1./(1.+2./3.) def test_fast_norm(self): assert fast_norm(array([1, 3])) == sqrt(1+9) def test_gaussian(self): bell = self.som.gaussian((2, 2), 1) assert bell.max() == 1.0 assert bell.argmax() == 12 # unravel(12) = (2,2) def test_win_map(self): winners = self.som.win_map([5.0, 2.0]) assert winners[(2, 3)][0] == 5.0 assert winners[(1, 1)][0] == 2.0 def test_activation_reponse(self): response = self.som.activation_response([5.0, 2.0]) assert response[2, 3] == 1 assert response[1, 1] == 1 def test_activate(self): assert self.som.activate(5.0).argmin() == 13.0 # unravel(13) = (2,3) def test_quantization_error(self): self.som.quantization_error([5, 2]) == 0.0 self.som.quantization_error([4, 1]) == 0.5 def test_quantization(self): q = self.som.quantization(array([4, 2])) assert q[0] == 5.0 assert q[1] == 2.0 def test_random_seed(self): som1 = MiniSom(5, 5, 2, sigma=1.0, learning_rate=0.5, random_seed=1) som2 = MiniSom(5, 5, 2, sigma=1.0, learning_rate=0.5, random_seed=1) assert_array_almost_equal(som1.weights, som2.weights) # same initialization data = random.rand(100,2) som1 = MiniSom(5, 5, 2, sigma=1.0, learning_rate=0.5, random_seed=1) som1.train_random(data,10) som2 = MiniSom(5, 5, 2, sigma=1.0, learning_rate=0.5, random_seed=1) som2.train_random(data,10) assert_array_almost_equal(som1.weights,som2.weights) # same state after training def test_train_batch(self): som = MiniSom(5, 5, 2, sigma=1.0, learning_rate=0.5, random_seed=1) data = array([[4, 2], [3, 1]]) q1 = som.quantization_error(data) som.train_batch(data, 10) assert q1 > som.quantization_error(data) def test_train_random(self): som = MiniSom(5, 5, 2, sigma=1.0, learning_rate=0.5, random_seed=1) data = array([[4, 2], [3, 1]]) q1 = som.quantization_error(data) som.train_random(data, 10) assert q1 > som.quantization_error(data) def test_random_weights_init(self): som = MiniSom(2, 2, 2, random_seed=1) som.random_weights_init(array([[1.0, .0]])) for w in som.weights: assert_array_equal(w[0], array([1.0, .0])) '''

2. SOM model use code

만든 SOM model 을 이용해 Credit card 발급 신청자 데이터를 Clustering 해보고, 수상한 사람을 찾아내보도록 하겠습니다.

우선 데이터를 불러옵니다.

import numpy as np import matplotlib.pyplot as plt import pandas as pd

%matplotlib inline

#Importing the dataset dataset = pd.read_csv('Credit_Card_Applications.csv') X = dataset.iloc[:, :-1].values y = dataset.iloc[:, -1].values

dataset

CustomerIDA1A2A3A4A5A6A7A8A9A10A11A12A13A14Class01234567891011121314151617181920212223242526272829...660661662663664665666667668669670671672673674675676677678679680681682683684685686687688689

15776156	1	22.08	11.460	2	4	4	1.585	0	0	0	1	2	100	1213	0
15739548	0	22.67	7.000	2	8	4	0.165	0	0	0	0	2	160	1	0
15662854	0	29.58	1.750	1	4	4	1.250	0	0	0	1	2	280	1	0
15687688	0	21.67	11.500	1	5	3	0.000	1	1	11	1	2	0	1	1
15715750	1	20.17	8.170	2	6	4	1.960	1	1	14	0	2	60	159	1
15571121	0	15.83	0.585	2	8	8	1.500	1	1	2	0	2	100	1	1
15726466	1	17.42	6.500	2	3	4	0.125	0	0	0	0	2	60	101	0
15660390	0	58.67	4.460	2	11	8	3.040	1	1	6	0	2	43	561	1
15663942	1	27.83	1.000	1	2	8	3.000	0	0	0	0	2	176	538	0
15638610	0	55.75	7.080	2	4	8	6.750	1	1	3	1	2	100	51	0
15644446	1	33.50	1.750	2	14	8	4.500	1	1	4	1	2	253	858	1
15585892	1	41.42	5.000	2	11	8	5.000	1	1	6	1	2	470	1	1
15609356	1	20.67	1.250	1	8	8	1.375	1	1	3	1	2	140	211	0
15803378	1	34.92	5.000	2	14	8	7.500	1	1	6	1	2	0	1001	1
15599440	1	58.58	2.710	2	8	4	2.415	0	0	0	1	2	320	1	0
15692408	1	48.08	6.040	2	4	4	0.040	0	0	0	0	2	0	2691	1
15683168	1	29.58	4.500	2	9	4	7.500	1	1	2	1	2	330	1	1
15790254	0	18.92	9.000	2	6	4	0.750	1	1	2	0	2	88	592	1
15767729	1	20.00	1.250	1	4	4	0.125	0	0	0	0	2	140	5	0
15768600	0	22.42	5.665	2	11	4	2.585	1	1	7	0	2	129	3258	1
15699839	0	28.17	0.585	2	6	4	0.040	0	0	0	0	2	260	1005	0
15786237	0	19.17	0.585	1	6	4	0.585	1	0	0	1	2	160	1	0
15694530	1	41.17	1.335	2	2	4	0.165	0	0	0	0	2	168	1	0
15796813	1	41.58	1.750	2	4	4	0.210	1	0	0	0	2	160	1	0
15605791	1	19.50	9.585	2	6	4	0.790	0	0	0	0	2	80	351	0
15714087	1	32.75	1.500	2	13	8	5.500	1	1	3	1	2	0	1	1
15711446	1	22.50	0.125	1	4	4	0.125	0	0	0	0	2	200	71	0
15588123	1	33.17	3.040	1	8	8	2.040	1	1	1	1	2	180	18028	1
15748552	0	30.67	12.000	2	8	4	2.000	1	1	1	0	2	220	20	1
15618410	1	23.08	2.500	2	8	4	1.085	1	1	11	1	2	60	2185	1
...	...	...	...	...	...	...	...	...	...	...	...	...	...	...	...
15598586	1	26.67	2.710	1	13	4	5.250	1	1	1	0	2	211	1	1
15665014	0	22.50	0.415	2	3	4	0.335	0	0	0	1	1	144	1	0
15701738	1	39.92	0.540	1	6	4	0.500	1	1	3	0	2	200	1001	1
15650591	0	26.08	8.665	2	6	4	1.415	1	0	0	0	2	160	151	1
15652667	1	20.00	0.000	2	2	4	0.500	0	0	0	0	2	144	1	0
15679622	1	31.57	4.000	1	3	4	0.085	0	0	0	1	2	411	1	0
15730150	1	26.75	4.500	1	8	5	2.500	0	0	0	0	2	200	1211	0
15813192	0	24.92	1.250	2	1	1	0.000	1	0	0	0	2	80	1	0
15606554	0	32.25	1.500	2	8	4	0.250	0	0	0	1	2	372	123	0
15611794	1	17.67	4.460	2	8	4	0.250	0	0	0	0	1	80	1	0
15672357	0	37.75	5.500	2	11	4	0.125	1	0	0	1	2	228	1	1
15711759	1	22.67	2.540	1	8	8	2.585	1	0	0	0	2	0	1	1
15615296	0	17.92	10.210	2	1	1	0.000	0	0	0	0	2	0	51	0
15699294	1	24.42	12.335	2	11	8	1.585	1	0	0	1	2	120	1	1
15788634	0	25.75	0.500	2	8	8	0.875	1	0	0	1	2	491	1	1
15660871	1	26.17	12.500	1	4	8	1.250	0	0	0	1	2	0	18	0
15618258	0	22.75	6.165	2	6	4	0.165	0	0	0	0	2	220	1001	0
15722535	1	23.00	0.750	2	7	4	0.500	1	0	0	1	1	320	1	0
15711977	1	25.67	0.290	1	8	4	1.500	0	0	0	1	2	160	1	0
15690169	1	48.58	0.205	1	4	4	0.250	1	1	11	0	2	380	2733	1
15790689	1	21.17	0.000	2	8	4	0.500	0	0	0	1	1	0	1	0
15665181	1	35.25	16.500	1	8	4	4.000	1	0	0	0	2	80	1	0
15633608	0	22.92	11.585	2	13	4	0.040	1	0	0	0	2	80	1350	1
15805261	0	48.17	1.335	2	3	7	0.335	0	0	0	0	2	0	121	0
15740356	1	43.00	0.290	1	13	8	1.750	1	1	8	0	2	100	376	1
15808223	1	31.57	10.500	2	14	4	6.500	1	0	0	0	2	0	1	1
15769980	1	20.67	0.415	2	8	4	0.125	0	0	0	0	2	0	45	0
15675450	0	18.83	9.540	2	6	4	0.085	1	0	0	0	2	100	1	1
15776494	0	27.42	14.500	2	14	8	3.085	1	1	1	0	2	120	12	1
15592412	1	41.00	0.040	2	10	4	0.040	0	1	1	0	1	560	1	1

690 rows × 16 columns

데이터를 보시면 첫번째줄은 고객 식별번호id 이고 마지막줄은 카드발급 승인 여부입니다.

이중 마지막 카드발급 승인여부는 따로 y 로 빼둡니다.

Clustering 에 고려할 feature 가 아니기 때문입니다. 그리고 나중에 Clustering 이 잘 되었는지 확인해 볼 때 사용합니다.

데이터를 Min=0, Max=1 이 되도록 Scaling 해줍니다.

불필요한 연산량을 줄이는데 도움됩니다.

sklearn 의 preprocessing 모듈을 이용하면 편리하게 scaling 작업을 하실 수 있습니다.

# Feature Scaling from sklearn.preprocessing import MinMaxScaler sc = MinMaxScaler(feature_range = (0, 1)) X = sc.fit_transform(X)

plt.plot(X[:,2]) #checking the scaling result of A2

[<matplotlib.lines.Line2D at 0x11775c048>]



그래프를 보시면 0과 1사이의 값으로 잘 Scaling 된것을 보실 수 있습니다.

이제 데이터 준비가 완료되었으니, 준비된 데이터들을 clustering 해봅시다.

# Training the SOM #from minisom import MiniSom som = MiniSom(x = 10, y = 10, input_len = 15, sigma = 1.0, learning_rate = 0.5) som.random_weights_init(X) som.train_random(data = X, num_iteration = 100)

만들어놓은 MiniSom model 을 불러오고 Default map 사이즈와 input dimension을 지정해줍니다.

random_weight_init 으로 각 node 들을 초기화시켜준 후

train_random 메서드로 SOM 학습을 시작합니다.

3. 확인

학습이 끝나고 학습의 결과를 pylab 모듈을 통해 확인하겠습니다.

우선 10*10 map 을 평면 위에 표현하고

node 에 최근접한 data point 들이 많을수록 짙게, 적을수록 옅게 표시해줍니다.

Map 의 진한 부분엔 데이터들이 모여있다는 뜻입니다. (Clustering 된것입니다.)

따로 빼놓은 y : 카드 발급 여부 데이터를 이제 사용합니다.

Map 위에 data point 들에 대응되는 y 를 표현합니다.

data point 와 최근접한 node 위에 data point가 발급 승인된 고객이면 초록네모, 발급 거절된 고객이면 빨간동그라미로 마킹합니다.

진한 node 위에 마킹이 많이 될 것입니다.

# Visualizing the results from pylab import bone, pcolor, colorbar, plot, show bone() pcolor(som.distance_map().T) colorbar() markers = ['o', 's'] colors = ['r', 'g'] for i, x in enumerate(X): w = som.winner(x) plot(w[0] + 0.5, w[1] + 0.5, markers[y[i]], markeredgecolor = colors[y[i]], markerfacecolor = 'None', markersize = 10, markeredgewidth = 2) show()



이제 결과를 보시면, Map의 진한부분은 데이터가 많이 모인부분, 연한부분은 데이터가 거의 없는 부분이라고 보시면 되는데

이상한 점은 node 가 하얗게 표시된, 연결된 데이터포인트가 거의 없는, 즉 응집이 전혀 없는 부분에 존재하는 데이터들입니다.

저 고객들은 다른 고객들과 전혀 다른 feature 의 구성을 띄고 있어서, 어느 cluster 에도 끼지 못했습니다.

저런 고객들은 수상하죠. 잠재 위험 고객으로 분류합니다.

# Finding the frauds mappings = som.win_map(X) frauds = np.concatenate((mappings[(1,4)], mappings[(2,9)]), axis = 0) frauds = sc.inverse_transform(frauds)

frauds.shape #수상한 data 56개 : 다른 데이터들과 거리가 멀다

(56, 15)

수상한 데이터 56개가 검출되었습니다.

아래를 보시면 node(1,4) 에 38개가 수상하고, node(2,9)에 18개가 수상합니다.

np.array(mappings[(1,4)]).shape #(1,4) node 가 winning node(가장가까운노드) 인 data의 갯수 : 38개

(38, 15)

np.array(mappings[(2,9)]).shape #(2,9) node 가 winning node(가장가까운노드) 인 data의 갯수 : 18개

(18, 15)

수상한 고객들의 id 를 뽑아서 확인해보겠습니다.

frauds_customers_id=frauds[:, 0]

frauds_customers_id

array([ 15739548., 15699839., 15648069., 15731586., 15705918., 15706762., 15672894., 15575605., 15644453., 15783883., 15756538., 15694666., 15728523., 15646594., 15593959., 15629750., 15675926., 15794204., 15734008., 15592999., 15757434., 15769548., 15742009., 15593834., 15673907., 15737909., 15599272., 15660528., 15779207., 15711299., 15609987., 15752578., 15721504., 15666096., 15609758., 15611682., 15618258., 15805261., 15767729., 15711446., 15720529., 15787693., 15688210., 15704509., 15793366., 15793317., 15735106., 15688059., 15646521., 15683276., 15652289., 15768777., 15791326., 15678779., 15779586., 15730150.])
